新浪微博
騰訊微博
環形鍛件的退火介紹
發布時間：2016-11-23 點擊數：3299

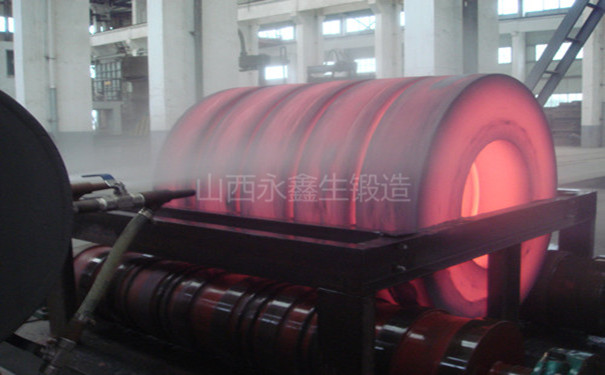

環形鍛件的退火通常是將鍛件緩慢加熱到Ac1以下一定溫度，保溫一段時間，然后緩慢冷卻的熱處理工藝。去應力退火的目的是消除環形鍛件的內應力，以減少和防止環形鍛件在后續加工和使用過程中發生變形或開裂。
環形鍛件去應力退火溫度為Ac1-100~200℃。在這一溫度下，環形鍛件的內部組織不發生變化。加熱溫度越高，內應力消除得越徹底。當溫度超過600℃時，應力即可基本完全消除。機械加工中的去應力退火應在粗加工之后、精加工之前進行，退火溫度應取下限或更低些。對薄壁的環形鍛件，為防止其變形，退火溫度應適當降低。對于淬火（經回火）或調質過的環形鍛件，去應力退火溫度應低于回火溫度，以免降低硬度和強度。
保溫時間與環形鍛件大小及裝爐量有關，一般為2～4h。環形鍛件截面厚度較大或裝爐量較大時，保溫時間可取上限或適當延長。
為避免冷卻過程中造成新的熱應力，保溫后應緩慢冷卻，通常隨爐冷至300℃以下出爐空冷。
文章原創如需轉載請注明永鑫生鍛件廠提供！
我們只做好鍛件 環形鍛件m.tfkdoor.com
文章原創如需轉載請注明永鑫生鍛造廠提供！
上一篇：環形鍛件退火時要注意什么？ 下一篇：環形鍛件的熱處理意義
