環形鍛件的加工步驟及檢驗流程需根據材料、尺寸精度和用途進行系統規劃。以下是詳細的加工步驟和檢驗方法：

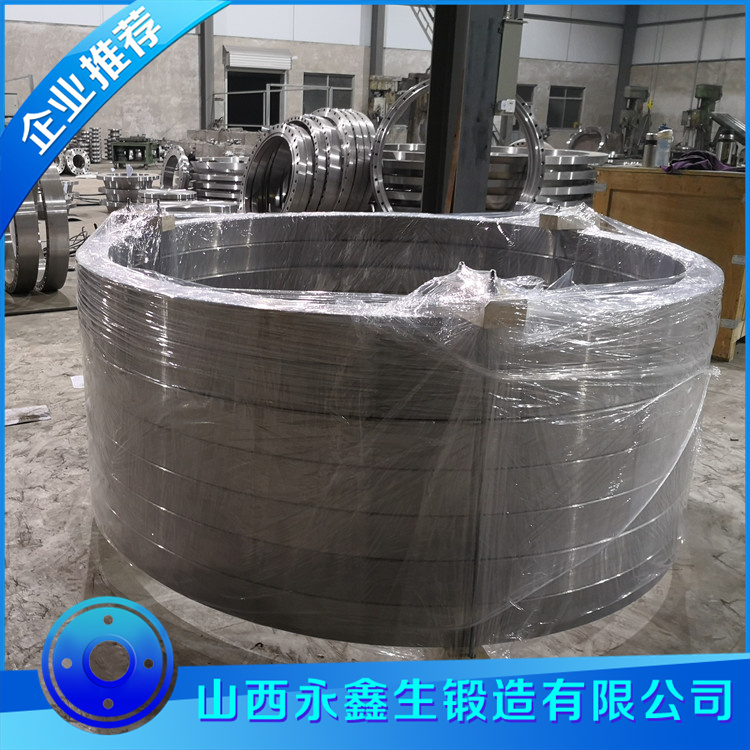

一、環形鍛件加工步驟

1. 原材料準備

材質檢驗：核對鋼錠或棒料的化學成分（光譜分析）、低倍組織。

下料：鋸切或火焰切割成坯料，預留鍛造燒損量（通常3%~5%）。

2. 鍛造成形

加熱：

溫度控制：碳鋼通常加熱至1100~1200℃（如45鋼始鍛溫度1150℃）。

保溫時間：按截面厚度計算（每100mm保溫1小時）。

預鍛：

鐓粗：消除原始組織缺陷；

沖孔：采用實心沖子或空心沖孔（適用于大孔徑）。

環軋成形：

使用徑向-軸向軋環機擴徑至目標尺寸（如D53K型軋環機）；

控制軋制比（通常≥3:1）以細化晶粒。

3. 熱處理

預備熱處理：

正火：消除鍛造應力（如20CrMnTi齒輪環鍛件920℃正火）；

退火：高合金鋼（如Inconel 718）需擴散退火。

性能熱處理：

調質：淬火+高溫回火（如34CrNiMo6淬火850℃+回火560℃）；

等溫退火：鈦合金需β相區處理。

4. 機械加工

粗加工：

車削：去除黑皮，單邊留精加工余量1~2mm；

鉆孔/銑槽：加工安裝孔或鍵槽。

精加工：

數控車床保證尺寸精度（如內徑IT7級）；

磨削：高精度配合面（Ra≤0.8μm）。

5. 表面處理

噴丸強化：提高疲勞強度（如航空環件要求覆蓋率≥100%）；

防腐涂層：鍍鋅、發藍或噴涂特氟龍（根據工況選擇）。

二、關鍵檢驗項目及方法

1. 尺寸檢驗

工具：

卡尺/千分尺：檢測壁厚、高度；

三維掃描儀：復雜輪廓比對CAD模型。

公差標準：

自由鍛件：按GB/T 12361-2016；

精密鍛件：孔徑公差可控制在±0.1mm。

2. 材料性能檢驗

力學性能：

拉伸試驗：取樣位置需垂直于鍛造流線；

沖擊試驗：-20℃低溫沖擊（如風電法蘭要求≥27J）。

硬度檢測：

布氏硬度（HBW）：調質件檢測3點取平均值；

洛氏硬度（HRC）：表層硬化處理件。

3. 無損檢測（NDT）

超聲波探傷（UT）：

檢測內部缺陷（氣孔、夾雜），按ASTM A388標準；

風電環件要求Class 2級以上。

磁粉探傷（MT）：

表面裂紋檢測（靈敏度A1型試片15/50）。

滲透檢測（PT）：

不銹鋼/鈦合金表面微裂紋檢測。

4. 金相分析

晶粒度：評級按ASTM E112（如8級為優）；

非金屬夾雜物：按ASTM E45評定（B類氧化物≤2級）。

5. 特殊檢驗

殘余應力測試：X射線衍射法（航空環件要求≤200MPa）；

動平衡試驗：高速旋轉件（如渦輪環）需做G2.5級平衡。

三、典型工藝卡示例

工序    參數要求    檢驗方法

鍛造    始鍛1150℃,終鍛≥850℃    紅外測溫儀

正火    920℃×2h,空冷    硬度HBW180-210

粗車    單邊余量1.5mm    卡尺±0.1mm

調質    淬火850℃油冷,回火560℃    拉伸試樣Rm≥900MPa

UT檢測    Φ2mm平底孔當量    ASTM A388 Class B

四、常見問題及對策

橢圓變形：

原因：軋制時溫度不均；

解決：增加整形工序（冷校正壓力機）。

性能不合格：

原因：淬火冷卻速度不足；

解決：改用PAG淬火液或高壓氣淬。

表面裂紋：

原因：終鍛溫度過低；

預防：控制終鍛溫度在材料Ar3以上。

通過嚴格遵循上述加工步驟和檢驗標準，可確保環形鍛件滿足航空航天、風電、石化等領域的高可靠性要求。批量生產時建議采用SPC統計過程控制監控關鍵參數。
