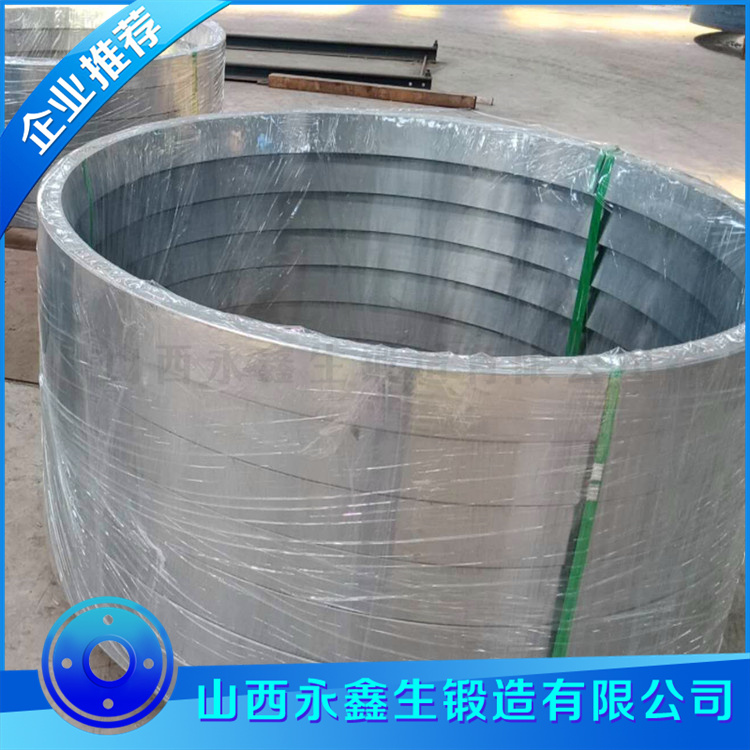

環形鍛件圖紙的設計需要綜合考慮材料特性、加工工藝、力學性能要求以及后續加工需求。以下是設計環形鍛件圖紙的關鍵步驟和要點：

1. 明確設計輸入條件

使用要求：載荷類型（靜載、動載、疲勞）、工作環境（溫度、腐蝕性等）。

材料選擇：根據力學性能（如強度、韌性）選擇碳鋼、合金鋼、不銹鋼或特種合金。

尺寸范圍：外徑、內徑、高度、壁厚等基本尺寸。

標準規范：遵循行業標準（如ASTM、GB/T、ISO）或客戶特殊要求。

2. 結構設計要點

基本視圖：

主視圖：通常采用全剖或半剖視圖，展示環形截面形狀。

俯視圖/側視圖：補充表達外形尺寸（如法蘭、臺階等特征）。

尺寸標注：

關鍵尺寸：外徑（OD）、內徑（ID）、高度（H）、圓角半徑（R）。

公差標注：自由鍛件公差較寬（如GB/T 12361），精密鍛件需嚴格標注（如±0.5mm）。

截面細節：

過渡圓角：避免尖角應力集中（典型R≥3mm）。

斜度設計：模鍛件需考慮脫模斜度（通常1°~5°）。

3. 工藝性考慮

余量設計：

加工余量：根據后續車削/磨削需求預留（通常單邊2~5mm）。

鍛造余量：考慮熱脹冷縮（碳鋼線膨脹系數約1.2%）。

分模面：模鍛件需標明分模線位置及飛邊槽形式。

工藝孔：大型環形件可能需要吊裝孔或定位孔。

4. 技術要求標注

材料標準：如“42CrMo4按GB/T 3077”。

熱處理要求：正火、調質（如“調質至HB 240-280”）。

無損檢測：超聲探傷（UT）等級（如“GB/T 6402 Class B”）。

表面質量：裂紋、折疊等缺陷限制（如“表面缺陷深度≤0.5mm”）。

5. 典型圖紙示例

plaintext

復制

[主視圖（全剖）]

  ┌───────────────┐

  │               ▲       │

  │               │H=150±1│

  │               ▼       │

  │  ?──ID=400±1.5──?    │

  │  ┌─────┐      ┌─────┐  │

  └──┤ R5  ├──────┤ R5  ├──┘

     └─────┘      └─────┘

       OD=700±2

[俯視圖]

  ┌─────────────────┐

  │                 │

  │      Φ700       │

  │                 │

  └─────────────────┘

技術要求：

1. 材料：42CrMo，符合GB/T 3077；

2. 鍛后正火處理，硬度≤220HB；

3. 內外表面無裂紋、折疊；

4. 未注圓角R3；

5. 超聲檢測按GB/T 6402 Class C。

6. 驗證與優化

模擬分析：通過有限元分析（FEA）驗證應力分布。

工藝評審：與鍛造廠確認可行性（如設備噸位、模具復雜度）。

試制修正：根據首件檢測結果調整余量或結構。

注意事項

自由鍛件需簡化結構，避免復雜輪廓；

大型環件（如風電法蘭）需分段鍛造后焊接；

批量生產時建議設計專用模具圖。

通過以上步驟，可確保圖紙既滿足功能需求，又具備良好的可制造性。實際設計中建議使用CAD軟件（如AutoCAD、SolidWorks）輔助完成三維建模和工程圖輸出。
