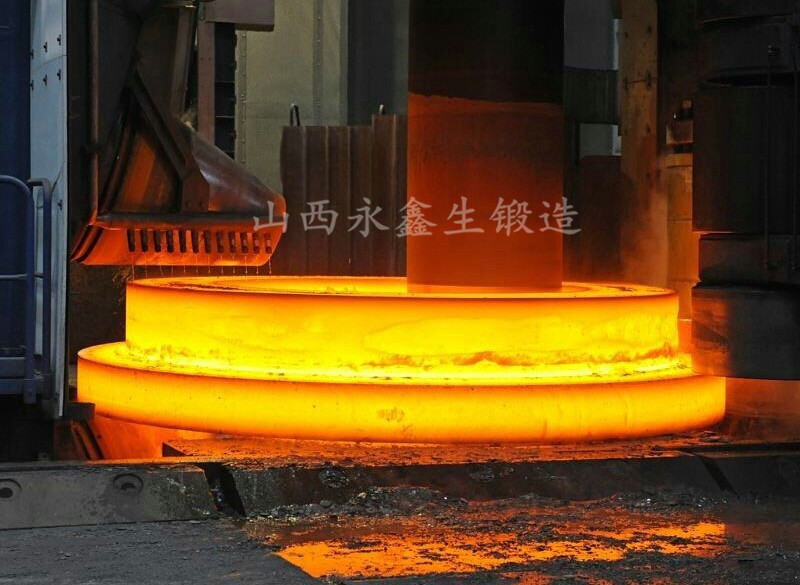

碾環(huán)機的出現(xiàn)，是對環(huán)形鍛件的重要變革，對于環(huán)形鍛件的發(fā)展是崛起市的發(fā)展，碾環(huán)機，接機架的形式與環(huán)形件所處位置，碾環(huán)機分為立式與臥式兩種。多數(shù)中小型碾環(huán)機，為了操作的方便，采用傾斜立式，而大型碾環(huán)機從工作平移，傳動方便出發(fā)，多采用臥式。按工藝方式，碾環(huán)機分為：閉式與開式碾環(huán)機。閉式碾環(huán)機如圖1-a所示，將加熱并沖有小孔的坯料2套在芯輥3上，靠碾壓輥1的內(nèi)緣帶動坯料旋轉(zhuǎn)，實現(xiàn)坯料厚度的減薄與直徑的擴大。這種工藝方式結(jié)構(gòu)等的限制，已較少采用。開式碾環(huán)機如圖1-b所示，將加熱并沖有小孔坯料2套在芯輥3上，靠碾壓輥1的外緣帶動坯料旋轉(zhuǎn)，實現(xiàn)坯料厚度的減薄與直徑擴大的軋制成形。這種工藝方式無論進出料，還是碾環(huán)的直徑與機器結(jié)構(gòu)都比較合理適用，所以被廣泛采用。

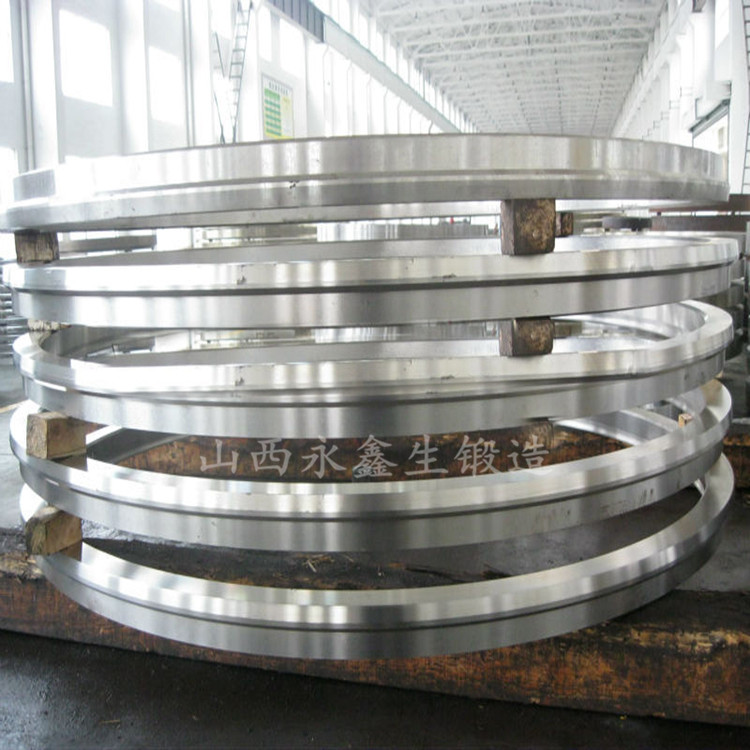

環(huán)形鍛件的鍛造工藝為壓鉗把（便于鍛造送料機夾持送料）、下料（切除夾雜偏析較重的原料錠尾部）、鐓粗（擴大變形橫截面）、沖孔、芯軸擴孔；筒形件的鍛造工藝為壓鉗把、下料、鐓粗、沖孔、芯軸拔長。

當原料錠采用電渣爐電渣重熔生產(chǎn)時，稱為電渣錠。由于重熔過程鋼錠自上而下地順序凝固，熔池中的鋼液一邊結(jié)晶，一邊得到自耗電極補充，至鋼錠頭部時又采用低熔速工藝補縮。所以，電渣錠沒有大冒口，頭部也是平的。出結(jié)晶器后，去掉頭部渣子后，電渣錠兩端平整，很適合在鍛壓機的平臺上直接鐓粗，這對于空心類鍛件生產(chǎn)來說，不會對后續(xù)操作帶來不便。相反，以往采用傳統(tǒng)工藝壓制鉗把，不僅工序較多而且浪費料，切損量大。

原傳統(tǒng)工藝壓鉗把、下料為一火，做完操作即需要回加熱爐提高溫度，等溫度提升方可進行鐓粗后續(xù)操作，改此工藝為直接鐓粗法，即鐓粗、沖孔、芯軸拔長。這樣，一方面沖脫料占用的是鋼錠芯部相對疏松的部分，大幅度提高了成材率；另一方面，減少了鍛造火次，減少了原料的燒損，節(jié)約了能源，提高了生產(chǎn)效率。
